Диффузоры вихревые

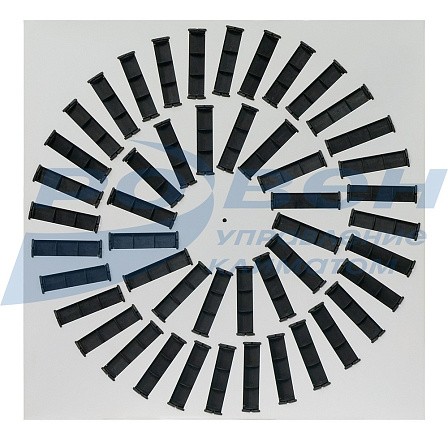

В стандартном исполнении в квадратных и круглых диффузорах типоразмеров 300/8, 400/12, 400/16, 450/16, 450/20, 500/16, 500/24 и 600/24 установка направляющих лопаток формирует на выходе вихрь, вращающийся против часовой стрелки. В типоразмере 600x48 направляющие лопатки наружного ряда формируют вихрь против часовой стрелки, а внутреннего ряда – вихрь по часовой стрелке.
Особенности:
- изготавливаются из стали;
- устанавливаются с камерой статического давления;
- диффузоры фиксируются в воздуховоде с помощью шурупов.
Диффузоры окрашены термоусадочным порошковым покрытием белого цвета RAL 9016.

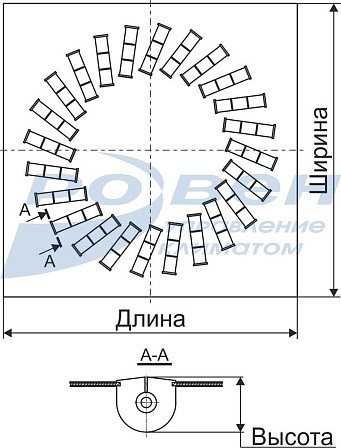

Габаритные и присоединительные размеры квадратных диффузоров (мм)
|
Типоразмер |
H/L, мм |
Толщина, мм |
Количество щелей |
|
Диффузор вихревой 300х300/8 |
296 |
28 |
8 |
|
Диффузор вихревой 400х400/12 |
396 |
28 |
12 |
|
Диффузор вихревой 400х400/16 |
396 |
28 |
16 |
|
Диффузор вихревой 450х450/16 |
446 |
28 |
16 |
|
Диффузор вихревой 450х450/20 |
446 |
28 |
20 |
|
Диффузор вихревой 500х500/16 |
496 |
28 |
16 |
|
Диффузор вихревой 500х500/24 |
496 |
28 |
24 |
|
Диффузор вихревой 600х600/24 |
596 |
28 |
24 |
|
Диффузор вихревой 600х600/48 |
596 |
28 |
48 |
Габаритные и присоединительные размеры круглых диффузоров (мм)
|
Типоразмер |
ØD, мм |
Толщина, мм |
Количество щелей |
|

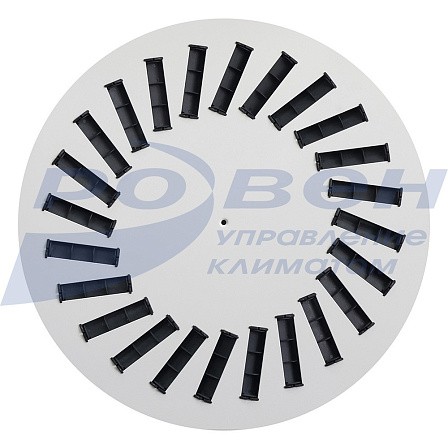

Диффузор вихревой 300/8 |
298 |
28 |
8 |
|
Диффузор вихревой 400/12 |
398 |
28 |
12 |
|
Диффузор вихревой 400/16 |
398 |
28 |
16 |
|
Диффузор вихревой 450/16 |
448 |
28 |
16 |
|
Диффузор вихревой 450/20 |
448 |
28 |
20 |
|
Диффузор вихревой 500/16 |
498 |
28 |
16 |
|
Диффузор вихревой 500/24 |
498 |
28 |
24 |
|
Диффузор вихревой 600/24 |
598 |
28 |
24 |
|
Диффузор вихревой 600/48 |
598 |
28 |
48 |
Не представленные в наличии модели доступны к поставке под заказ
