Вентилятор радиальный кухонный VCR

Область применения: горячие цеха, кухни, технологические помещения

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

- Область применения: горячие цеха, кухни, технологические помещения
- Назначение: вытяжка с температурой воздуха до +120°С
- Исполнения:
- общепромышленное (О) до +80°С
- температуростойкое (Ж) до +120°С (комплектуется сливным поддоном со штуцером)
- Рабочее колесо с назад загнутыми лопатками
- Трехфазный асинхронный двигатель, установленный внутри корпуса, отделен от потока воздуха перегородкой
- Удобство обслуживания и изменение направления потока воздуха (вверх, влево или вправо) благодаря быстросъемным панелям. Прижимной механизм позволяет легко демонтировать панели и переставлять их на любую сторону
- Монтаж в горизонтальном положении на траверсу или подставку

Вентиляторы VCR предназначены для эксплуатации в условиях умеренного климата (У) 2-й и 3-й категории размещения по ГОСТ 15150, содержащих твердых примесей не более 0,1 г/м³, не содержащих липких веществ и волокнистых материалов, при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от - 40°С до + 40 °С.
При эксплуатации вентилятора во 2-й категории размещения необходимо предусмотреть защиту от воздействия атмосферных осадков (навес или кровля).

Вентиляторы радиальные серии VCR.pdf

407,29 КБ Скачать

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии VCR


Модель	B	B1	H	L	Гибкие вставки***
VCR-390/25-X*-РЦ-0,55/3000/220-380	415	157	390	390	ВГП-VCR-390/390390-Y* ВГП-VCR-390/157390-Y*
VCR-390/28-X*-РЦ-0,75/3000/220-380	465	182	390	390	ВГП-VCR-390/390390-Y* ВГП-VCR-390/182390-Y*
VCR-490/31-X*-РЦ-1,5/3000/220-380	515	204	490	490	ВГП-VCR-490/490490-Y* ВГП-VCR-490/204490-Y*
VCR-520/35-X*-РЦ-1,1/1500/220-380	515	230	520	520	ВГП-VCR-520/520520-Y* ВГП-VCR-520/230520-Y*
VCR-520/35-X*-РЦ-3,0/3000/220-380	565	226	520	520	ВГП-VCR-520/520520-Y* ВГП-VCR-520/226520-Y*
VCR-580/40-X*-РЦ-1,1/1500/220-380	540	255	580	580	ВГП-VCR-580/580580-Y* ВГП-VCR-580/255580-Y*
VCR-660/45-X*-РЦ-1,1/1500/220-380	575	289	660	660	ВГП-VCR-660/660660-Y* ВГП-VCR-660/289660-Y*
VCR-740/50-X*-РЦ-1,5/1500/220-380	630	323	740	740	ВГП-VCR-740/740740-Y* ВГП-VCR-740/323740-Y*
VCR-830/56-X*-РЦ-3,0/1500/220-380	705	353	830	830	ВГП-VCR-830/830830-Y* ВГП-VCR-830/353830-Y*
VCR-830/56-X*-РЦ-1,5/1000/220-380	705	353	830	830	ВГП-VCR-830/830830-Y* ВГП-VCR-830/353830-Y*
VCR-930/63-X*-РЦ-1,5/1000/220-380	725	394	930	930	ВГП-VCR-930/930930-Y* ВГП-VCR-930/394930-Y*

* Где Х - вариант исполнения вентилятора О или Ж.
** Где Y - вариант исполнения гибкой вставки О или Т200.
*** Подробнее о вставках гибких в разделе «Вставки гибкие для радиальных вентиляторов VCR».

Технические характеристики радиальных вентиляторов серии VCR

Модель	Номер кривой	Напряжение	Тип двигателя	Мощность двигателя, кВт	Частота вращения, об/мин	Ток, А	Преобразователь частоты	Масса, кг
Модель	Номер кривой	Напряжение	Тип двигателя	Мощность двигателя, кВт	Частота вращения, об/мин	Ток, А	Преобразователь частоты	исп. О	исп. Ж
VCR-390/25-РЦ-0,55/3000/220-380	1	220-380	АИР63В2	0,55	3000	1,38	GD20-0R7G-4	32,8	34,1
VCR-390/28-РЦ-0,75/3000/220-380	2	220-380	АИР71А2	0,75	3000	1,83	GD20-0R7G-4	36,4	38
VCR-490/31-РЦ-1,5/3000/220-380	3	220-380	АИР80А2	1,5	3000	3,46	GD20-1R5G-4	54,7	56,6
VCR-520/35-РЦ-1,1/1500/220-380	4	220-380	АИР80А4	1,1	1500	2,9	GD20-1R5G-4	53,3	55,4
VCR-520/35-РЦ-3,0/3000/220-380	5	220-380	АИР90L2	3,0	3000	6,34	GD20-004G-4	68,8	71,1
VCR-580/40-РЦ-1,1/1500/220-380	6	220-380	АИР80А4	1,1	1500	2,9	GD20-1R5G-4	61,2	63,7
VCR-660/45-РЦ-1,1/1500/220-380	7	220-380	АИР80А4	1,1	1500	2,9	GD20-1R5G-4	75,3	78
VCR-740/50-РЦ-1,5/1500/220-380	8	220-380	АИР80В4	1,5	1500	3,8	GD20-1R5G-4	88,6	91,5
VCR-830/56-РЦ-3,0/1500/220-380	9	220-380	АИР100S4	3,0	1500	6,8	GD20-004G-4	113,3	116,4
VCR-830/56-РЦ-1,5/1000/220-380	10	220-380	АИР90L6	1,5	1000	4,0	GD20-1R5G-4	109,2	112,5
VCR-930/63-РЦ-1,5/1000/220-380	11	220-380	АИР90L6	1,5	1000	4,0	GD20-1R5G-4	132,8	136,3

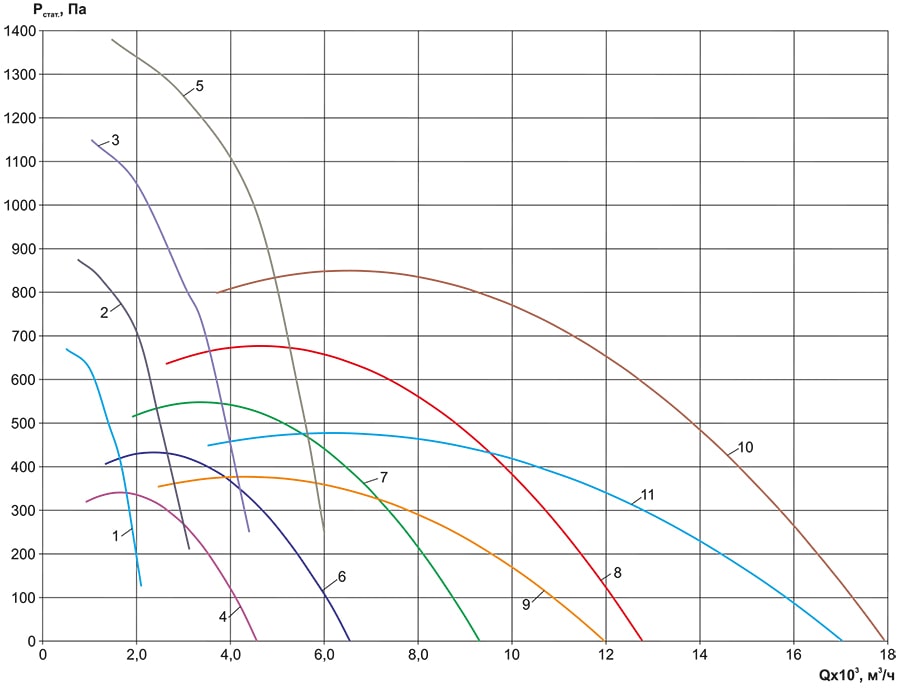

Аэродинамические характеристики радиальных вентиляторов серии VCR


Шумовые характеристики радиальных вентиляторов серии VCR

Модель	Зона измерения	Уровень звуковой мощности, дБ в октавных полосах частот, Гц								Общий дБа
Модель	Зона измерения	63	125	250	500	1000	2000	4000	8000	Общий дБа
VCR-390/25-РЦ-0,55/3000/220-380	на входе	56	59	65	53	52	46	41	35	59
	на выходе	59	57	69	64	63	59	57	53	68
	к окружению	59	57	69	64	63	59	57	53	68
VCR-390/28-РЦ-0,75/3000/220-380	на входе	47	51	60	43	41	35	31	25	52
	на выходе	64	63	78	68	66	62	61	57	73
	к окружению	64	63	78	68	66	62	61	57	73
VCR-490/31-РЦ-1,5/3000/220-380	на входе	56	53	46	56	41	37	32	27	54
	на выходе	73	65	64	81	66	64	62	59	79
	к окружению	73	65	64	81	66	64	62	59	79
VCR-520/35-РЦ-1,1/1500/220-380	на входе	59	61	65	67	66	63	58	51	72
	на выходе	61	63	67	69	68	65	60	53	74
	к окружению	43	45	49	51	50	47	42	35	56
VCR-520/35-РЦ-3,0/3000/220-380	на входе	57	51	60	47	47	40	34	29	53
	на выходе	74	63	78	72	72	67	64	61	76
	к окружению	74	63	78	72	72	67	64	61	76
VCR-580/40-РЦ-1,1/1500/220-380	на входе	59	61	65	67	66	63	58	51	72
	на выходе	61	63	67	69	68	65	60	53	74
	к окружению	43	45	49	51	50	47	42	35	56
VCR-660/45-РЦ-1,1/1500/220-380	на входе	61	63	67	69	68	65	50	53	74
	на выходе	63	65	69	71	70	67	62	55	76
	к окружению	46	48	52	54	53	50	45	38	59
VCR-740/50-РЦ-1,5/1500/220-380	на входе	65	67	71	73	72	69	64	57	78
	на выходе	67	69	73	75	74	71	66	59	80
	к окружению	50	52	56	53	57	54	49	42	63
VCR-830/56-РЦ-3,0/1500/220-380	на входе	66	68	72	74	73	70	65	58	79
	на выходе	68	70	74	76	75	72	67	60	81
	к окружению	51	53	57	59	58	55	50	43	64
VCR-830/56-РЦ-1,5/1000/220-380	на входе	65	67	71	73	72	69	64	57	78
	на выходе	67	69	73	75	74	71	66	59	80
	к окружению	50	52	56	58	57	54	49	42	63
VCR-930/63-РЦ-1,5/1000/220-380	на входе	74	76	80	82	81	78	73	66	87
	на выходе	76	78	82	84	83	80	75	68	89
	к окружению	63	65	69	71	70	67	62	55	76

Электрическая схема подключения вентиляторов в сеть 380 В

VCR_эл схема.jpg

МАРКИРОВКА:

Вентилятор VCR-520/35-О-РЦ-1,1/1500/220-380
где: VCR – серия радиального вентилятора;
520 – типоразмер вентилятора (соответствует наружному габариту);
35 – диаметр рабочего колеса;
О – исполнение по типу перемещаемой среды (О - общепромышленное до +80°С;
Ж - температуростойкое до +120°С)
РЦ – комплектация рабочим колесом с назад загнутыми лопатками;
1,1 – потребляемая мощность, кВт;
1500 – частота вращения рабочего колеса, об/мин;
220-380 – напряжение электродвигателя, В.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Ваше имя Ваш телефон Email

Ваше сообщение

Нажимая «Отправить», вы соглашаетесь на обработку персональных данных

Спасибо за обращение!

Наш менеджер свяжется с вами.

Руководство по эксплуатации VCR.pdf

5,3 МБ Скачать

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96

или по телефону

+7 800 505 08 67 получить консультацию
