Калорифер TFT 600.350.2
В водяных воздухонагревателях воздух нагревается за счет прохождения через нагретый контур пластин или трубок, в которых протекает нагретая до определенной температуры вода.
Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении.
Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок.
Теплоноситель: вода или незамерзающие смеси. Максимальная температура теплоносителя на входе в теплоноситель 150°С. Максимально допустимое давление — не более 1,6 МПа.
Климатическое исполнение У (от -40ºС до +45ºС)
Диаметры подводящих и отводящих патрубков G1”.
Водяные нагреватели устанавливаются как в горизонтальном, так и в вертикальном положении, при этом необходимо обеспечить возможность обезвоздушивания нагревателя, то есть удаление воздушных пробок.

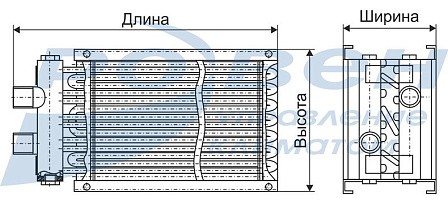

Технические характеристики и габаритные размеры
![TFT чертеж.jpg TFT чертеж.jpg](/upload/medialibrary/926/926bd4878f9c48a39e5f6cf9bde4f547.jpg)
Марка |
А, мм |
В, мм |
К, мм |
Е, мм |
С, мм |
L, мм |
Шаг между пластинами, мм |
Присоединительный размер, дюймы |
Кол-во контуров |
Площадь теплообмена, м2 |
Расход воздуха, м3/ч |
Гидравлическое сопротивление, кПа |
Теплопроизводительность, кВт |
Внутренний объем, л |
Масса, кг |
TFT 600.350.2 |
600 |
350 |
642 |
392 |
150 |
777 |
2,5 |
G1 |
7 |
6,7 |
2200 |
8,8 |
31 |
1,15 |
6,16 |
*Теплопроизводительность указана с учетом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С.
Данные для подбора нагревателей
Для правильного подбора нагревателей принято ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.
Марка |
Минимально возможный расход жидкости, м3/ч (при скорости движения жидкости 0,5 м/с) |
Максимально возможный расход жидкости, м3/ч (при скорости движения жидкости 2,75 м/с) |
TFT 600.350 |
0,82 |
4,53 |
Аэродинамические характеристики
![TFT аэрод 600-350-2.jpg TFT аэрод 600-350-2.jpg](/upload/medialibrary/043/0438b11113e863382c16822ed5970ac5.jpg)
Гидравлические характеристики
![TFT гидравл 600-350-2.jpg TFT гидравл 600-350-2.jpg](/upload/medialibrary/e62/e625078fa59aaf4ea40afa6173b4c31f.jpg)
