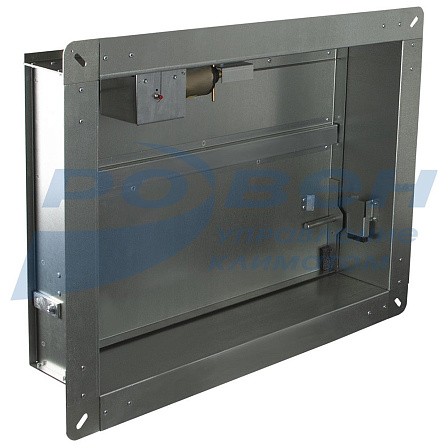

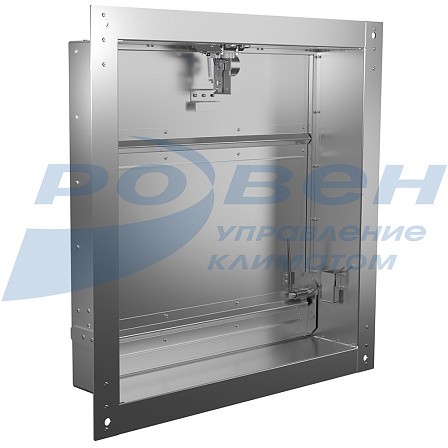

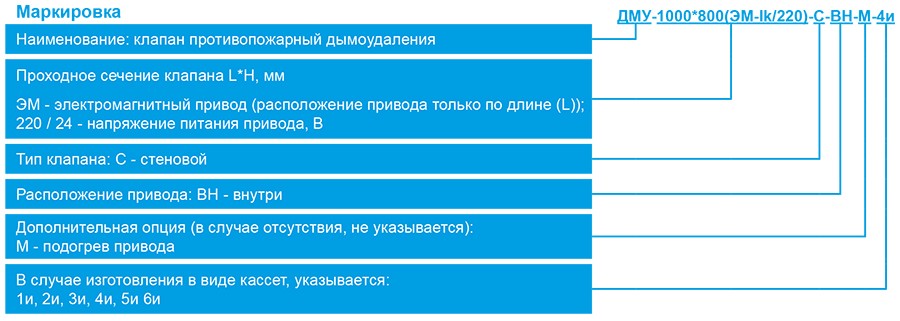

Клапан дымоудаления ДМУ с электромагнитным приводом
Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
Описание
Клапаны дымоудаления ДМУ предназначены для открывания проёмов приточно-вытяжных систем аварийной противодымной вентиляции.
Предел огнестойкости клапана ДМУ – E90.
Режим работы клапана ДМУ – нормально закрытый (НЗ).
Угол наклона заслонки – 75-90°.
Применение клапанов осуществляется в соответствии с требованиями СП 60.13330-2020, СП 7.13130.2013 и действующими территориальными строительными нормами.
Конструктив
Клапан ДМУ изготавливается из оцинкованной стали, тип - стеновой, с внутренним расположением привода.
Комплектуется электромагнитным (ЭМ) приводом.
Условия эксплуатации
Климатическое исполнение и категория размещения согласно ГОСТ 15150-69 - У3 (в закрытых помещениях (объемах) с температурой окружающей среды от - 30°С до + 40°С).
В случае комплектации клапана подогревом привода (М), допускается применение в УХЛ2 (под навесом с температурой окружающей среды от - 60°С до + 40°С при условии отсутствия попадания осадков и постоянной работе обогрева при температуре окружающей среды ниже 0°С).
Относительная влажность не должна превышать 80% при температуре плюс 20 °С
Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.

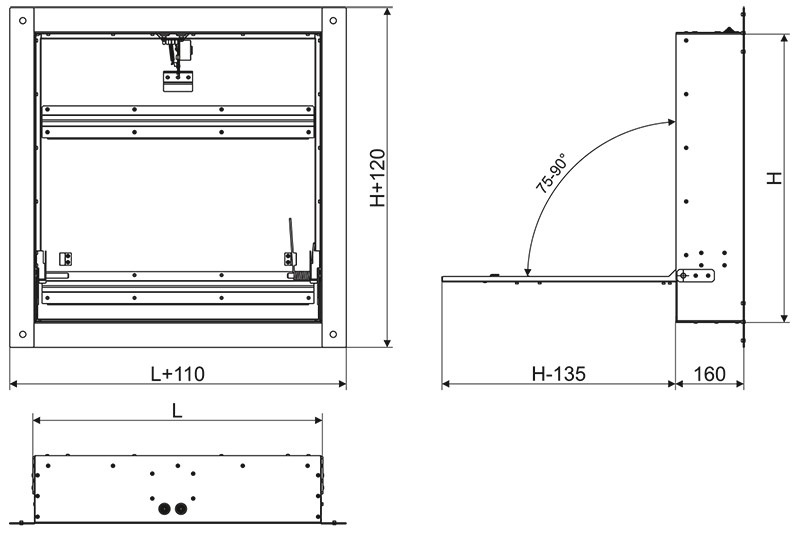

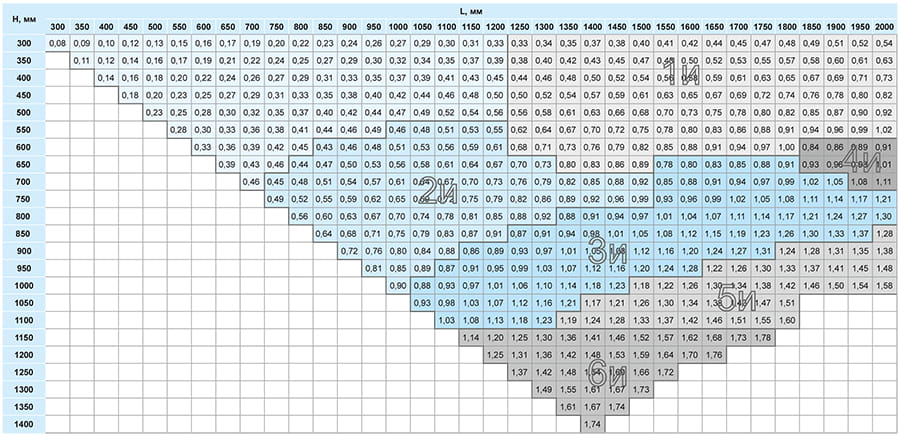

Габаритные и присоединительные размеры (мм)
Минимальный размер клапана (L*H) - 300*300 мм, далее с шагом по любой стороне 50 мм.
Максимальный размер (L*H) цельного клапана (не кассетного) - 1200х700 мм.
Способы управления заслонкой клапана ДМУ
|
Тип привода |
Принцип срабатывания привода |
Механизм перевода заслонки |
Способ перевода заслонки |
||
|
В рабочее положение |
В исходное положение |
Из рабочего положения в исходное (многократное использование) |
Из исходного положения в рабочее |
||
|
ЭМ |
Подача напряжения на электромагнит* |
возвратная пружина |
- |
вручную |
автоматический, по сигналам пожарной автоматики; дистанционный с пульта управления; от кнопки/тумблера в месте установки клапана |
* Режим работы кратковременный, не более 1 минуты во включенном состоянии.

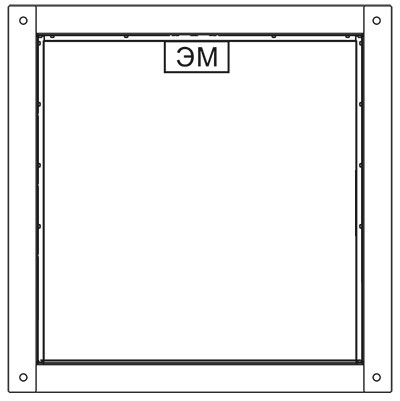

Расположение электромагнитного электропривода (ЭМ) – по длине клапана (L).
Длина (L) цельного клапана должна быть больше высоты (H).
Схемы установки клапанов
Стрелками показано направление удаления продуктов горения через клапан.
Примечание: Клапаны с электромагнитными (ЭМ) приводами устанавливаются исключительно в вертикальной плоскости.

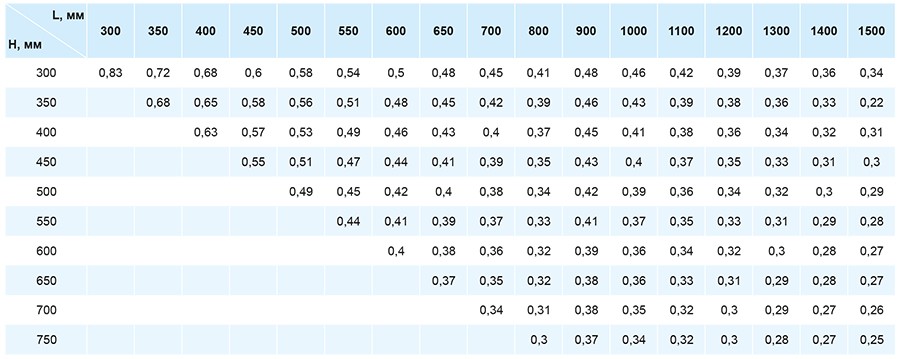

Коэффициент местного сопротивления клапанов ДМУ

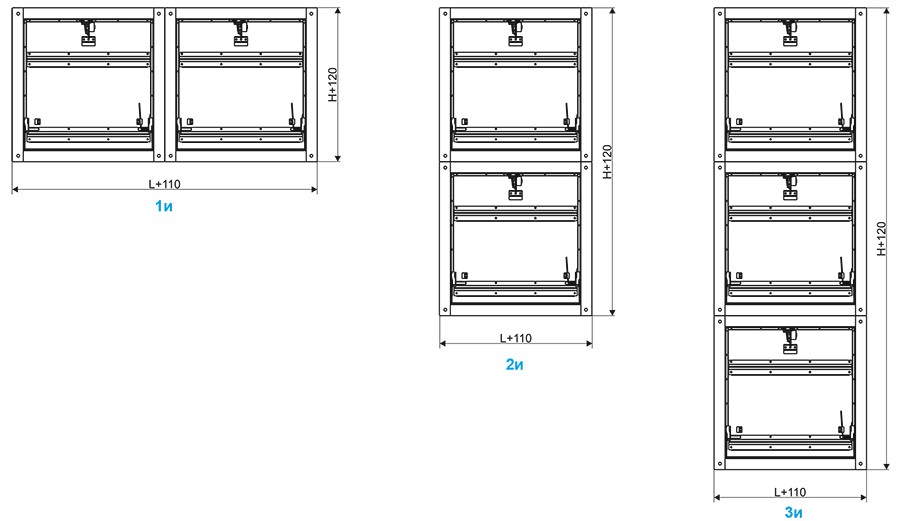

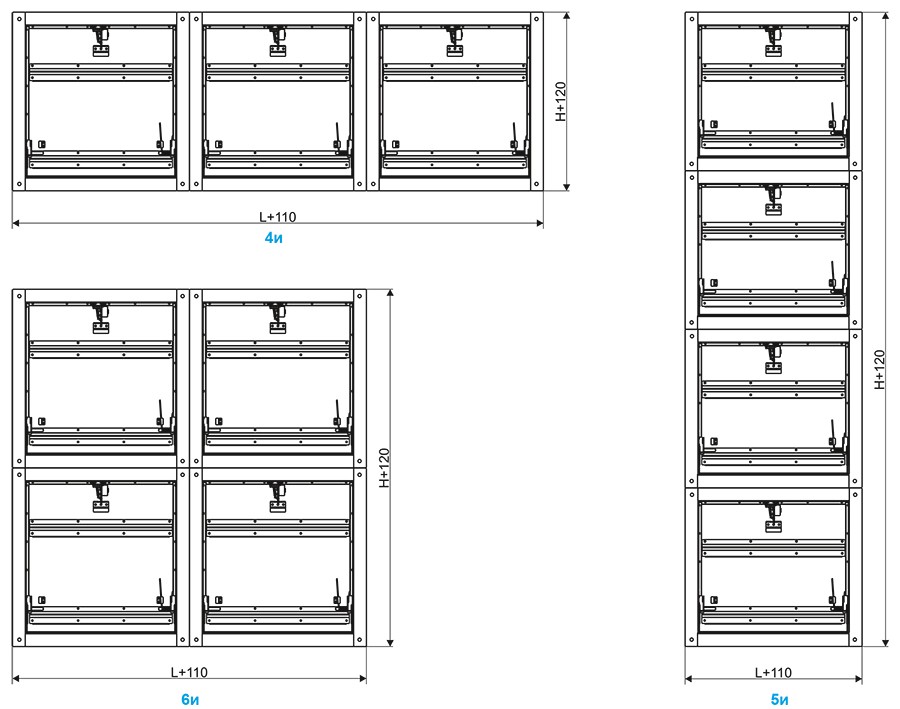

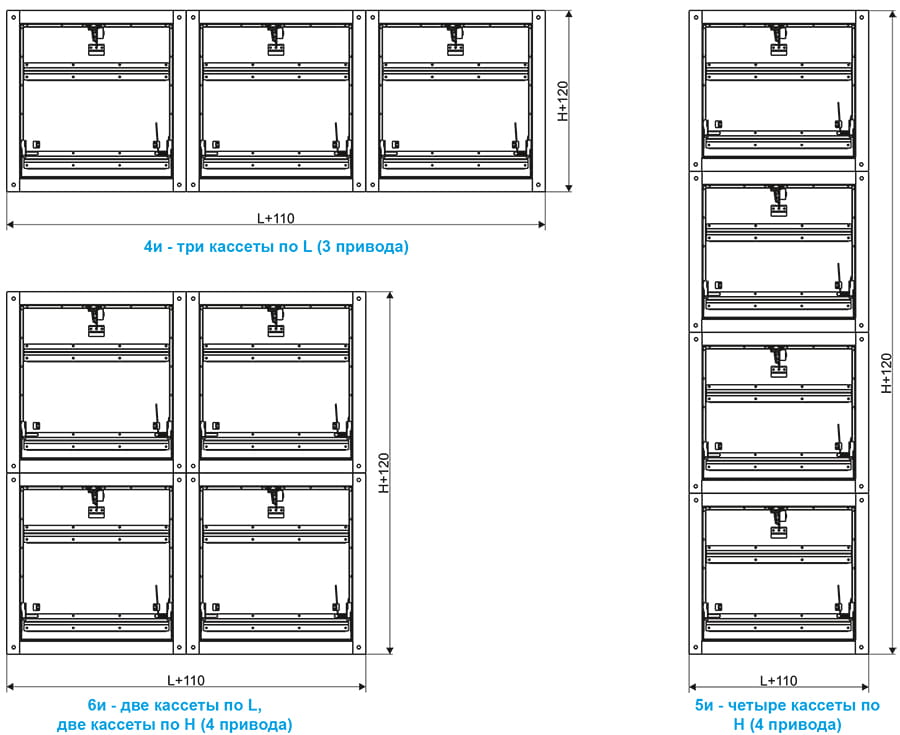

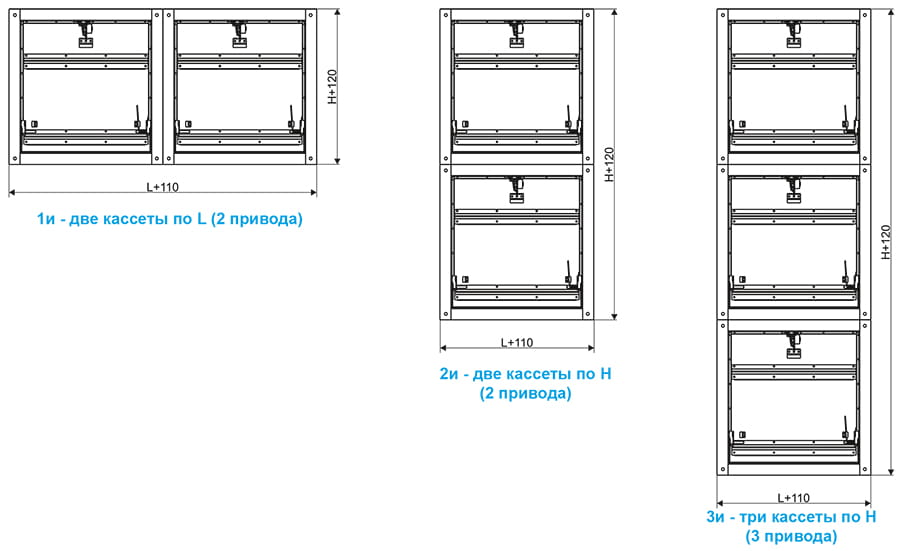

Клапаны ДМУ в виде кассет с электромагнитным (ЭМ) приводом
Характеристики электромагнитного (ЭМ) привода
|
Характеристика |
ЭМП17-24 |
ЭМП17-230 |
|
|
Время поворота, с, не более |
60 |
60 |
|
|
Крутящий момент, Нм |
16 |
16 |
|
|
Напряжение электропитания привода, В |
24 |
230 |
|
|
Потребляемая мощность, Вт |
во время вращения |
4 |
4 |
|
в состоянии покоя |
- |
- |
|
|
Рабочая температура, °С |
-30...+60 |
-30...+60 |
|
|
Степень защиты |
IP10 |
IP10 |
|
|
Масса, кг |
<0,4 |
<0,4 |
|

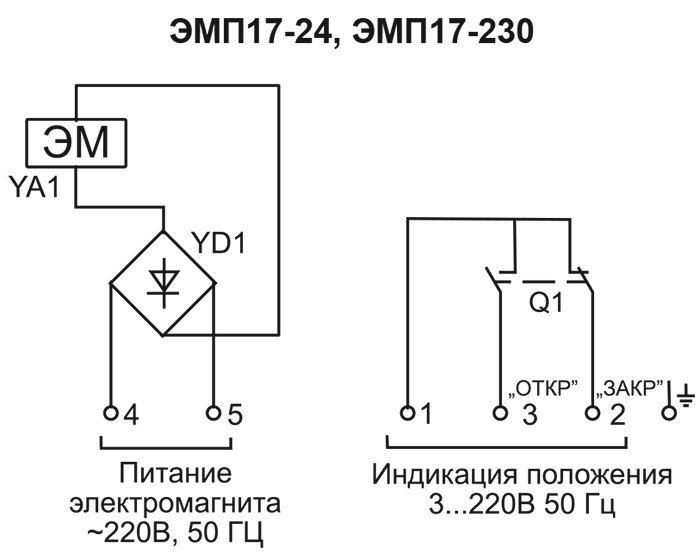

Схема подключения клапанов ДМУ с электромагнитным (ЭМ) приводом
