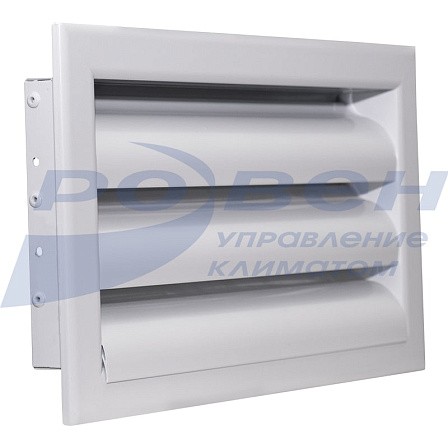

Решетка наружная типа РН ал
Наружные решетки РН ал предназначены для забора воздуха в системах вентиляции и кондиционирования.
Конструктивно решетка наружная РН ал состоит из рамы и закрепленных неподвижно жалюзи S-образной формы. Решетки изготавливаются из легкого алюминиевого сплава и имеют прочную конструкцию. Решетка окрашена термоусадочным порошковым покрытием, как правило, в белый цвет, RAL 9016. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.
Стандартный цвет окрашенных решеток - белый (RAL 9016). Палитра нестандартных цветов окраски по каталогу RAL.
Характеристики вентиляционных решеток
Минимальный размер решетки 100х150мм, далее с шагом 50 мм в любом сочетании. Максимальный размер решетки не превышает 1800х3950мм. Если размер решетки превышает максимальный, то такая решетка выпускается в виде модулей. По отдельной заявке возможно изготовление решеток с нестандартным шагом.
Коэффициент «живого сечения» наружной алюминиевой решетки – 0,7.
Решетка, габаритные размеры которой превышают габариты транспорта, может быть изготовлена в виде модуля и легко собрана на объекте.
Коэффициент местного сопротивления, отнесенный к скорости в «живом сечении» - 0,88.
Монтаж наружных решеток с помощью саморезов
Рекомендации по монтажу наружных решеток: решетка крепится к воздуховоду или стене с помощью самореза. Стык герметизируется герметиком на нейтральной основе или с помощью уплотнителя из резиновых или синтетических материалов на клейкой основе с одной стороны.
Массы решеток РН ал
МАРКИРОВКА:
Наружная решетка алюминиевая РН ал 800х500 RAL8017
где: РН ал – тип решетки наружной алюминиевой;
800х500 – установочный размер решетки (HxL), мм;
RAL8017 – цвет окраски решетки по каталогу RAL (указывается в случае отличия от стандартного белого).
