Шумоглушитель трубчатый прямоугольный ГТПи

Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.

Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные смеси.

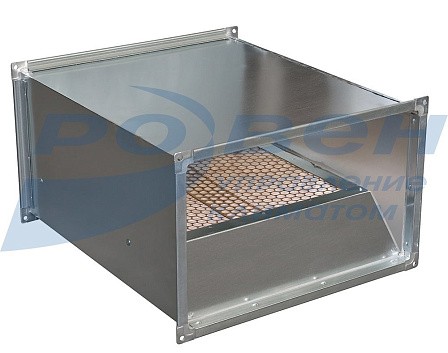

Шумоглушители прямоугольные ГТПи изготавливаются из оцинкованной стали,  звукопоглощающий материал находится только с одной стороны.

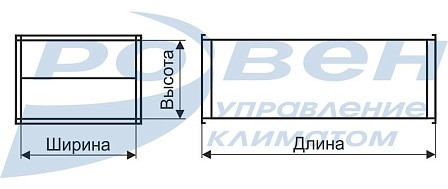

Габаритные и присоединительные размеры (мм)


Модель

L

 H

C

Модель

L

 H

C

ГТПи 30-15/90

300

150

900

ГТПи 30-15/60

300

150

600

ГТПи 40-20/90

400

200

ГТПи 40-20/60

400

200

ГТПи 50-25/90

500

250

ГТПи 50-25/60

500

250

ГТПи 50-30/90

500

300

ГТПи 50-30/60

500

300

ГТПи 60-30/90

600

300

ГТПи 60-30/60

600

300

ГТПи 60-35/90

600

350

ГТПи 60-35/60

600

350

ГТПи 70-40/90

700

400

ГТПи 70-40/60

700

400

ГТПи 80-50/90

800

500

ГТПи 80-50/60

800

500

ГТПи 100-50/90

1 000

500

ГТПи 100-50/60

1 000

500

Снижение уровней звуковой мощности

Модель

Расчетная длина, мм

Снижение уровней звуковой мощности (дБ) трубчатыми глушителями прямоугольного

сечения в октавных полосах со среднегеометрическими частотами, Гц

63

125

250

500

1000

2000

4000

8000

ГТПи 30-15

600

1

4

9

11

15

15

11

11

900

2

7

15

18

25

25

19

19

ГТПи 40-20

600

1

3

5

9

14

10

7

6

900

1

5

9

15

23

16

12

10

ГТПи 50-25

600

2

6

6

15

15

12

9

7

900

3

10

15

25

25

20

15

12

ГТПи 50-30

600

1,5

5

9

12

19

10

8

7

900

2

8

15

20

31

17

14

11

ГТПи 60-30

600

1,5

5

9

12

19

10

8

7

900

2

8

15

20

31

17

14

11

ГТПи 60-35

600

1

4

8

10

11

8

6

5

900

2

7

13

17

18

13

10

8

ГТПи 70-40

600

1

4

7

8

8

6

5

4

900

2

7

11

14

14

10

8

6

ГТПи 80-50

600

1

4

5

6

7

5

4

2

900

1,5

6

8

10

11

8

6

3

ГТПи 100-50

600

1

4

5

6

7

5

4

2

900

1,5

6

8

10

11

8

6

3

Пример обозначения

Шумоглушитель трубчатый прямоугольный ГТПи 50-30/90
                           где:   ГТПи – тип шумоглушителя;
                                    50-30 – типоразмер (по прямоугольному присоединительному сечению) (LxH), см;
                                    90 – длина шумоглушителя, см.

Не представленные в наличии модели доступны к поставке под заказ
