Шумоглушитель трубчатый прямоугольный ГТП
Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.
Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные смеси.

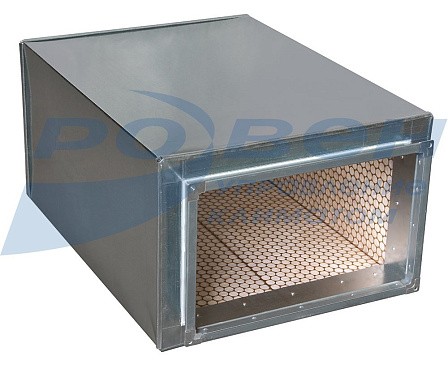

Трубчатые прямоугольные шумоглушители ГТП – это два короба прямоугольного сечения, соответственно, вставленные один в другой, между которыми находится звукопоглощающий материал. Причем, внутренний участок - перфорирован.

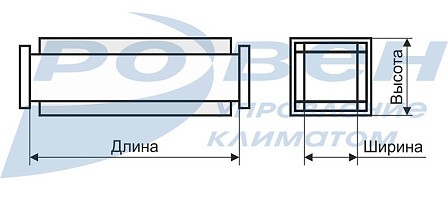

Габаритные и присоединительные размеры (мм)
|
Модель |
L |
H |
C |
Модель |
L |
H |
C |
|
ГТП 20-10/90 |
200 |
100 |
900 |
ГТП 20-10/60 |
200 |
100 |
600 |
|
ГТП 30-20/90 |
300 |
200 |
ГТП 30-20/60 |
300 |
200 |
||
|
ГТП 40-20/90 |
400 |
200 |
ГТП 40-20/60 |
400 |
200 |
||
|
ГТП 40-30/90 |
400 |
300 |
ГТП 40-30/60 |
400 |
300 |
||
|
ГТП 40-40/90 |
400 |
400 |
ГТП 40-40/60 |
400 |
400 |
По отдельной заявке изготавливаются шумоглушители нестандартных размеров, но в пределах минимального (100х100 мм) и максимального (700х700 мм) размеров (LхH), при длине 900/600 мм. Свыше максимального размера следует использовать шумоглушители типа ГП.
Снижение уровней звуковой мощности шумоглушителями типа ГТП
|
Модель |
Расчетная длина, м |
Снижение уровней звуковой мощности (дБ) трубчатыми глушителями прямоугольного сечения в октавных полосах со среднегеометрическими частотами, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ГТП 20-10 |
600 |
2 |
7 |
10 |
18 |
20 |
16 |
10 |
8 |
|
900 |
3 |
11 |
18 |
32 |
35 |
29 |
18 |
13 |
|
|
ГТП 30-20 |
600 |
1 |
5 |
8 |
17 |
15 |
9 |
7 |
6 |
|
900 |
1,5 |
7 |
14 |
28 |
26 |
16 |
11 |
9 |
|
|
ГТП 40-20 |
600 |
1 |
4 |
6 |
14 |
12 |
8 |
6 |
4 |
|
900 |
1,5 |
6 |
11 |
25 |
22 |
13 |
10 |
7 |
|
|
ГТП 40-30 |
600 |
0,5 |
3 |
5 |
13 |
11 |
7 |
4 |
3 |
|
900 |
1 |
4,5 |
8 |
21 |
19 |
12 |
6 |
5 |
|
|
ГТП 40-40 |
600 |
0,5 |
2 |
4 |
12 |
8 |
5 |
4 |
3 |
|
900 |
1 |
3 |
7 |
20 |
15 |
9 |
6 |
5 |
|
Пример обозначения
Шумоглушитель трубчатый прямоугольный ГТП 20-10/90
где: ГТП – тип шумоглушителя;
20-10 – типоразмер (по прямоугольному присоединительному сечению) (LxH), см;
90 - длина шумоглушителя, см.
