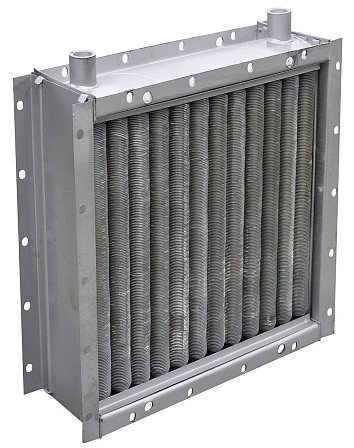

Калорифер КСк 3-11
Калориферы водяные КСк предназначены для нагрева воздуха в системах кондиционирования, вентиляции и отопления с температурой теплоносителя не более 1800С и давлением не более 1,2 МПа.
Калорифер КСк - воздухонагреватель, в котором теплоносителем является вода.
Изготовлены из углеродистой стали с алюминием. Подсоединение к системе теплоснабжения при помощи сварки или фланцев.
Условия эксплуатации:
-
умеренный (У) и холодный климат (ХЛ);
-
категория размещения 3;
-
воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3, не содержащего липких веществ и волокнистых материалов.

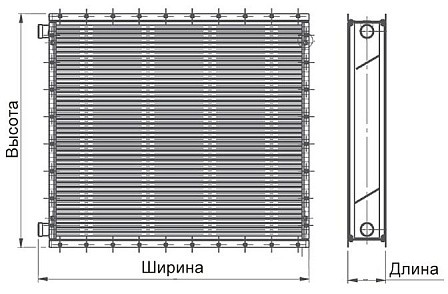

Габаритные и присоединительные размеры
|
Обозначение калорифера |
Размеры, мм |
Масса, кг, не более |
|||||||
|
А±5 |
А1±3 |
А2 |
L |
H |
H1 |
B |
Ду |
||
|
КСк 3-11 |
1703 |
1051 |
912 |
1774 |
1075 |
1003 |
180 |
50 |
165 |
Технические характеристики
|
Обозначение калорифера |
Площадь сечения для прохода теплоносителя, м2 |
Производительность по воздуху*, м3/ч |
Производительность по теплу*, кВт±8% |
Площадь поверхности теплообмена*, м2±1,5% |
Площадь фронтального сечения для прохода воздуха*, м2 |
Число рядов труб |
Число ходов теплоносителя |
|
КСк 3-11 |
0,00258 |
16000 |
360 |
83,12 |
1,66 |
3 |
4 |
