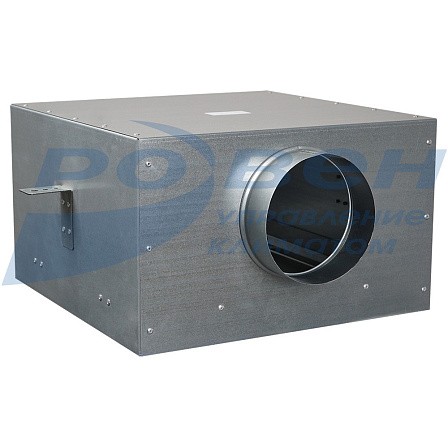

Камера статического давления
- Снижение аэродинамического шума за счет уменьшения скорости потока воздуха
- Удобство монтажа воздухораспределительного устройства
- Возможность регулировки расхода воздуха с помощью регулирующей заслонки
- Возможность комплектации шумоизоляцией с толщиной 25 мм
- Выбор расположения присоединительного патрубка (вертикально или горизонтально)
- Потолочный монтаж камеры
- Крепление к строительным конструкциям с помощью шпилек
Камера статического давления предназначена для распределения и направления воздушного потока, подводимого к воздухораспределителю, что улучшает аэродинамические характеристики, образуемые воздушной струей.
Для регулирования расхода воздуха камера может комплектоваться регулятором, который представляет собой заслонку с ручным управлением или с площадкой под электропривод с плавным регулированием. Регулятор расхода воздуха устанавливается в присоединительный патрубок.

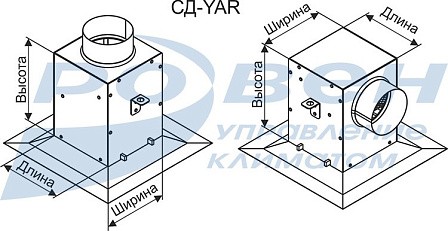

Габаритные и присоединительные размеры (мм) камеры для диффузоров
|
Воздухорасределитель |
A |
B |
Диаметр патрубка (D) |
Расположение патрубка сверху (В) |
Расположение патрубка сбоку (Б) |
Длина патрубка |
|
H1 |
H2 |
|||||
|
YAR 011 300x300 (HxL)* |
150 |
150 |
100 |
200 |
200 |
55 |
|
YAR 011 450x450 (HxL)* |
300 |
300 |
100,125,140,160,180,200,225 |
300 |
D+100 мм |
|
|
YAR 011 600x600 (HxL)* |
450 |
450 |
100,125,140,160,180,200,225,250 |
|||
|
YAR 011 300*300 c регулятором под камеру СД (HxL)** |
150 |
150 |
100 |
200 |
200 |
|
|
YAR 011 450*450 c регулятором под камеру СД (HxL)** |
300 |
300 |
100,125,140,160,180,200,225 |
300 |
D+100 мм |
|
|
YAR 011 600*600 c регулятором под камеру СД (HxL)** |
450 |
450 |
100,125,140,160,180,200,225,250 |
|||
|
Потолочная вент. решетка (AxB) |
600 |
600 |
100,125,140,160,180,200,225,250 |
|||
|
Диффузор вихревой 300x300 (HxL) |
300 |
300 |
100,125,140,160,180,200,225,250 |
|||
|
Диффузор вихревой 400x400 (HxL) |
400 |
400 |
100,125,140,160,180,200,225,250 |
|||
|
Диффузор вихревой 450x450 (HxL) |
450 |
450 |
100,125,140,160,180,200,225,250 |
|||
|
Диффузор вихревой 500x500 (HxL) |
500 |
500 |
100,125,140,160,180,200,225,250 |
|||
|
Диффузор вихревой 600x600 (HxL) |
600 |
600 |
100,125,140,160,180,200,225,250 |
|||
|
Диффузор вихревой 300 |
400 |
400 |
100,125,140,160,180,200,225,250 |
|||
|
Диффузор вихревой 400 |
500 |
500 |
100,125,140,160,180,200,225,250 |
|||
|
Диффузор вихревой 450 |
550 |
550 |
100,125,140,160,180,200,225,250 |
|||
|
Диффузор вихревой 500 |
600 |
600 |
100,125,140,160,180,200,225,250 |
|||
|
Диффузор вихревой 600 |
700 |
700 |
100,125,140,160,180,200,225,250 |
|||
|
DK 250 |
350 |
350 |
100,125,140,160,180,200,225,250 |
|||
|
DK 300 |
400 |
400 |
100,125,140,160,180,200,225,250 |
|||
|
DK 350 |
450 |
450 |
100,125,140,160,180,200,225,250 |
|||
|
DK 200 |
300 |
300 |
100,125,140,160,180,200,225 |
* Камера статического давления для диффузоров YAR 011 без регулятора расхода воздуха.
** Камера статического давления для диффузоров YAR 011 с регулятором под камеру СД.

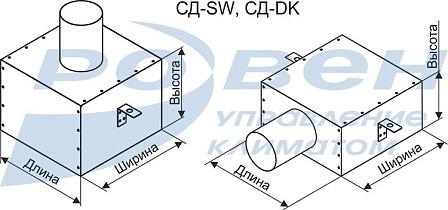

Габаритные и присоединительные размеры (мм) камеры для щелевых решеток
|
Воздухораспределитель |
L* |
H* |
D** |
|
Решетка щелевая РЩ (РЩБ) |
Выбирается в зависимости от длины решетки (L) РЩБ от 500 до 2000 мм |
49 |
100, 125, 140 |
|
88 |
100, 125, 140, 160 |
||
|
127 |
140, 160, 180 |
||
|
166 |
180, 200, 225 |
||
|
205 |
225, 250 |
||
|
244 |
250 |
* HxL - габаритные размеры решетки РЩБ.
** D - диаметр присоединительного патрубка.
Монтаж
Монтаж камер статического давления осуществляется к потолку при помощи специальных креплений на корпусе камеры.
1 - шпилька
2 - камера статического давления
3 - диффузор
Расположение присоединительного патрубка: сверху (вариант 1), сбоку (вариант 2).
МАРКИРОВКА (камера статического давления для диффузоров):
Камера СД-YAR-600*600-В160-Р-0
где: Камера СД – камера статического давления;
YAR011 – тип диффузора под камеру статического
давления (YAR 011, DK, П6060ДП,
диффузор вихревой);
600*600 – размер диффузора (мм) (или диаметр d250);
В – подвод воздуховода (В - сверху, Б - сбоку);
160 – диаметр патрубка (мм);
Р – наличие регулятора расхода воздуха (Р - да, 0 - нет);
0 – шумоизоляция (Ш - есть, 0 - нет).
МАРКИРОВКА (Камера статического давления для щелевых решеток):
Камера СД-РЩБ-127*1000-В200-Р-0
где: Камера СД – камера статического давления;
РЩБ – решетка щелевая;
127*1000 – установочный размер решетки (HxL), мм;
В – подвод воздуховода (В - сверху, Б - сбоку);
160 – диаметр патрубка (мм);
Р – наличие регулятора расхода воздуха (Р - да, 0 - нет);
0 – шумоизоляция (Ш - есть, 0 - нет).
